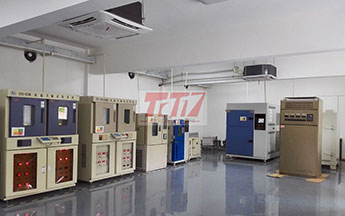

老化篩選的原理及作用是給電子元器件施加熱的、電的、機械的或者多種結合的外部應力，模擬惡劣的工作環(huán)境，使它們內部的潛在故障加速暴露出來，然后進行電氣參數測量，篩選剔除那些失效或變值的元器件，盡可能把早期失效消滅在正常使用之前。 老化篩選的指導思想是，經過老化篩選，有缺陷的元器件會失效，而優(yōu)質品能夠通過。這里必須注意實驗方法正確和外加應力適當，否則，可能對參加篩選的元器件造成不必要的損傷。 目前我司使用的老化篩選項目有高溫儲存老化、高低溫循環(huán)老化、高低溫沖擊老化和高溫功率老化等。下面把各個試驗方法作一簡要介紹：
（1）、高溫儲存老化：把器件置于150℃的恒溫箱內放置168小時，考慮到我司實際情況，目前放置時間為48小時。
（2）、高低溫循環(huán)老化：把器件置于-55℃的低溫中15分鐘，然后置于25℃的環(huán)境中5分鐘，再置于150℃的環(huán)境中15分鐘，如此循環(huán)10次。
（3）、高低溫沖擊老化：把器件置于0℃的環(huán)境中5分鐘，然后取出馬上置于100℃的環(huán)境中5分鐘，接著取出馬上置于0℃的環(huán)境中5分鐘，如此循環(huán)10次。
（4）、高溫功率老化：對于普通整流管、開關管等施加80％的VR額定電壓，然后置于125℃的環(huán)境中168小時，考慮到我司實際情況，目前是置于105℃的環(huán)境中48小時；對穩(wěn)壓管我司目前是施加66％的功率置于70℃的環(huán)境中48小時。
二極管的加速壽命試驗 加速壽命試驗是指采用加大應力的方法促使樣品在短期內失效，以預測在正常工作條件或儲存條件下的可靠性，但不改變受試樣品的失效分布。 通過加速壽命試驗可達到以下目的：
（1）、在較短時間里，對高可靠元器件的可靠性水平進行評估，可用外推法快速預測在規(guī)定條件下的失效率；
（2）、在較短時間內，對元器件可靠性設計、工藝改進和可靠性增長的效果進行評估；
（3）、在較短時間內，加速暴露元器件失效模式和機理，從而可正確地制定失效判據和篩選條件。
